国产天光手持式测力仪无线传输手持表使用介绍

作者：匿名　来源：本站原创　发布：2019年11月27日　修改：2022年12月1日　所属分类：新闻中心　访问统计：860



外壳：铝 110x76x35mm                        传感器：1-4只350Ω

准确度：0.05%                               传输频率：433MHz

传输距离 100m（最大600m）                   工作温度：-10℃～+60 ℃

功耗:负载一只350Ω传感器情况下可以连续工作240个小时

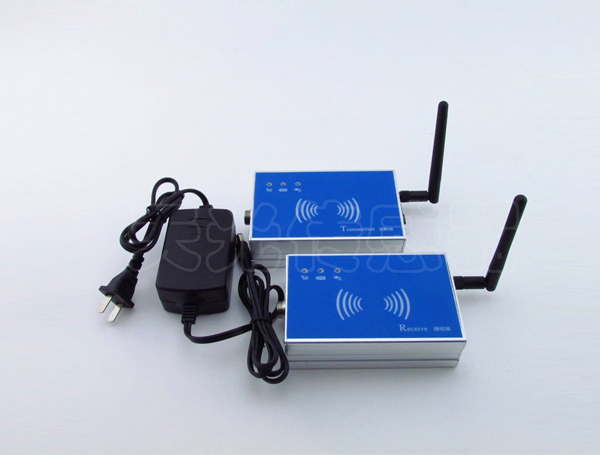

发射端

传感器激励电压：3.3V DC

输入信号：<9.9mv

供电：内置可充电锂电池或外接AC电源适配器



接收端

激励电压 5-10v

输出灵敏度 2mv/V



发射端与传感器接线定义

1 信号负

2 信号正

3 激励负

4 激励正

5 屏蔽



接收端与显示仪接线定义

1 信号负

2 信号正

3 激励负

4 激励正

5 屏蔽



接收端/发射端：绿灯，信号状态指示。在正常工作模式下，在发送端和接收端该LED会快闪烁，表示通讯正常。当接收端失去信号的时候，绿色LED就停止闪烁，当接收端重新获得信号时，这时发送端和接收端的绿色LED又都会快闪烁。

接收端： 红灯，上电后常亮。

发射端：绿灯，打开电源后常亮 ；红绿双色灯，插上电源适配器，红灯亮，锂电池充满电后绿灯亮（充电需要把开关打开）。

注意：系统不能正常工作情况下，请重启系统。

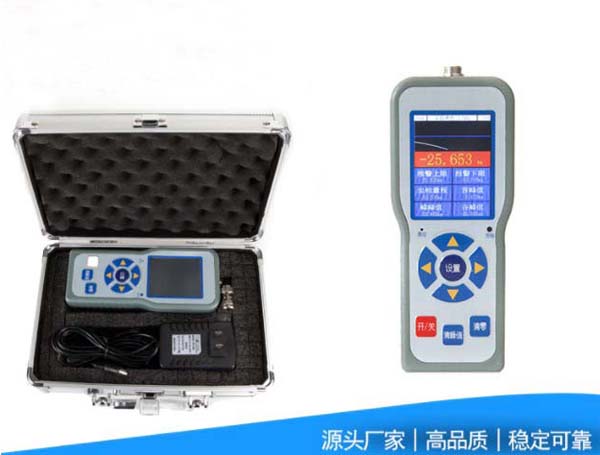

  该产品为TYSC手持式测力仪，是一种通用型多功能高精度的推拉负荷测试仪器，适用于各种产品的推拉负荷测试，插拔力测试、破坏性试验等，并可结合各种机台和夹具组合成不同用途的小型试验机。产品还可以通过同步测试软件连接电脑同步显示测试力曲线图及测试的过程，并可保存，打印做各种分析，是新一代高效的推拉力测试仪器。

国产手持式测力仪无线传输手持仪表使用介绍

一、规格参数

1、显示位数：5位；

2、综合精度：0.05%；

3、工作温度：充电0~45℃，放电-10~50℃；

4、电池连续工作时间：24小时；

5、外形尺寸：176×72×38mm；

6、电源适配器：9V DC 2A；



二、参数表（按设置键显示参数表，按右键进入参数，修改参数后按设置键保存并退出）



参数名称	取值范围
显示单位	kg  t  kN  N  lb
采样速度	7.5  15  30  60  120Hz
报警上限	-19999~99999
报警下限	-19999~99999
捕捉长度	5-99999秒
设置坐标量程	0~99999
传感器标定	无
清除存储空间	无
峰值保持时间	0~86400秒
首峰值界定值	0~99999
无线模式参数（选配）	接受 发送 禁止（设置完需重新上电）
小数点位数	0  1  2  3  4 位

注：无线的模式的采样速度固定为7.5Hz。



三、传感器接口定义及快速校准

1、五芯航插定义：1脚：信号负（白线）

                 2脚：信号正（绿线）

                 3脚：激励负（黑线）

                 4脚：激励正（红线）

                 5脚：空



2、快速校准/标定

在传感器或传感器装置空载的状态下，按“设置”进入参数表。找到“传感器标定”按“▶”键进入并确定零点后，显示“00000”，且末位为红色，通过“◀”“▲”“▼”三键，将显示值设定为传感器装置将要加上的重量值，设定完毕后，给传感器加上设定的重量，稳定后按“设置”键，仪表显示“-”、“- -”、“- - -”、…“- - - - - ”最后回到参数表，按设置键回到测量界面，校准完成。
