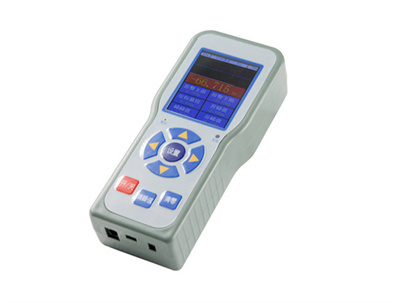

   首次使用手持式测力仪表，先按下面的金属键（电源开关）接通电源，再按红色开关键开机。如果长时间不用的话，再次按金属键电源开关，进入彻底断电状态，这样待机不耗电。

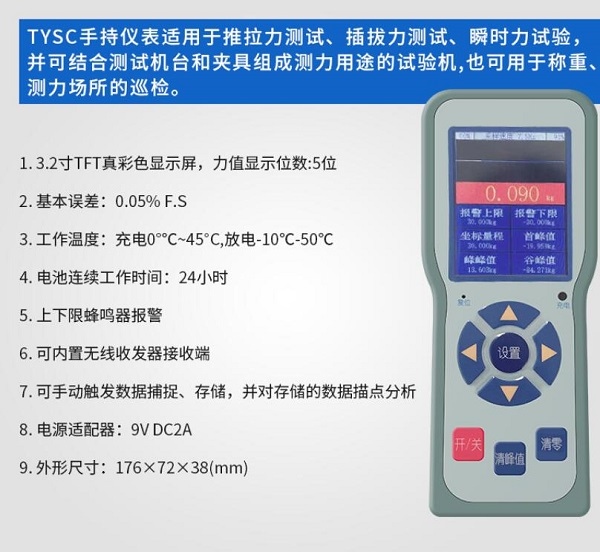

一、规格参数

1、显示位数：5位；

2、综合精度：0.05%；

3、工作温度：充电0~45℃，放电-10~50℃；

4、电池连续工作时间：24小时；

5、外形尺寸：176×72×38mm；

6、电源适配器：9V DC 2A；

二、参数表（按设置键显示参数表，按右键进入参数，修改参数后按设置键保存并退出）

手持式压力测力仪,高精度手持式测力仪使用说明书

参数名称	取值范围
显示单位	kg  t  kN  N  lb
采样速度	7.5  15  30  60  120Hz
报警上限	-19999~99999
报警小限	-19999~99999
捕捉长度	5-99999秒（捕捉完毕返回测量界面）
设置坐标量程	0~99999
传感器标定	详见标定（若已标定，请勿进入）
清除存储空间	无
峰值保持时间	0~86400秒
首峰值界定值	0~99999
无线模式参数（选配）	接受 发送 禁止（设置完需重新上电）
小数点位数	0  1  2  3  4 位



注：无线的模式的采样速度固定为7.5Hz。

三、传感器接口定义及快速校准

1、五芯航插定义：           1脚：信号负（白线）

                 2脚：信号正（绿线）

                 3脚：激励负（黑线）

                 4脚：激励正（红线）  5脚：空

2、快速校准/标定手持式压力测力仪,高精度手持式测力仪说明书

（若传感器与手持表整套购买，出厂已标定，请勿重复“传感器标定”）

在传感器或传感器装置空载的状态下，按手持式测力仪“设置”进入参数表。找到“传感器标定”按“▶”键进入，输入密码011111，确定零点后，显示“00000”，且末位为红色，通过“◀”“▲”“▼”三键，将显示值设定为传感器装置将要加上的重量值，设定完毕后，给传感器加上设定的重量，稳定后按“设置”键，仪表显示“-”、“- -”、“- - -”、…“- - - - - ”最后回到参数表，按设置键回到测量界面，校准完成。

3、在确定传感器装置空载的情况下，长按“清零”键可完成断电保存的清零（去皮重）。

五、触发及数据分析

 1、进仪表菜单，按上键，再按右键启动触发，仪表便进入捕捉状态，采集并存储设定的“捕捉长度（单位秒）”后，重新回到测量界面，左上角触发次数显示10%，再按一次开关，仪表会再次进入捕捉状态，采集并存储设定的时间后回到测量状态，触发次数显示20%，依次类推，可存储至100%，测量完以后需要连接计算机拷贝数据，拷贝数据后点击仪表参数“清除存储空间”删除仪表存储的数据。数据格式TXT，在计算机上可用配送的“力值曲线分析软件”对其描点分析。详见“力值曲线分析软件使用说明书”。根据触发次数和采样频率决定存储量，九次以后第十次要把数据导出来，不然就覆盖了。
