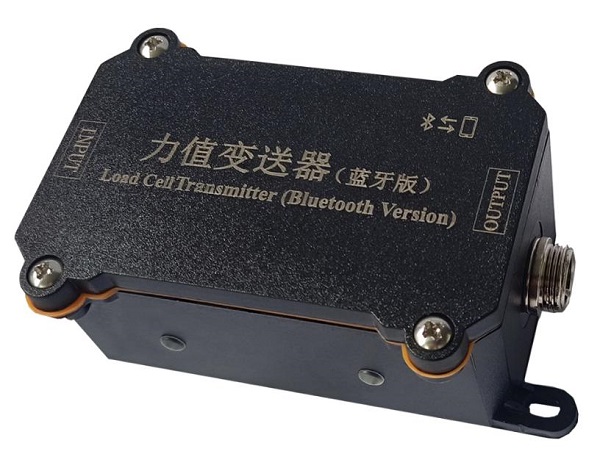

该产品体积小巧,精度高,具有良好的电磁耐受性和信号滤波功能,采用蓝牙Ble4.2可连接移动设备,配合微信小程序进行调试操作,下面介绍一下拉力试验机传感器配套的蓝牙变送器:一、 基本技术参数
1、供电范围:9-36V DC
2、输出类型:4-20mA 、12±8mA、 0-5V 、0-10V(四选一)
3、精度等级:≤0.05%
4、采样频率:80Hz
5、温度范围:-20℃~70℃
6、抗干扰能力: EFT(电快速瞬变脉冲群):国标4级
7、参考功耗:24V供电,负载一只350Ω传感器,满载工作电流约25mA
8、多路拉力试验机传感器可搭配接线盒使用
二、拉力试验机传感器配套蓝牙变送器功能及指示说明
INPUT为拉力试验机传感器接线端,OUTPUT为供电/输出接线端,通电后,红色LED灯闪烁,则程序执行正常。需要校准时,使用手机微信小程序“力值变送”,连接成功后绿色LED灯长亮,通过小程序标定软件,可对输出信号标定或微调,标定时需连接电流或电压表。(整套购买时,出厂已校准)
三、拉力试验机传感器配套蓝牙变送器接线定义
1、INPUT五芯航插
(1)拉力试验机传感器信号负S-(白)
(2)拉力试验机传感器信号正S+(绿)
(3)拉力试验机传感器激励负E-(黑)
(4)拉力试验机传感器激励正E+(红)
(5)屏蔽Shield(蓝)
2、OUTPUT四芯航插
(1)电流或电压输出Iout、Vout(白)
(2)屏蔽Shield(蓝)
(3)公共端GND(黑)
(4)供电输入Vin(红)
四、拉力试验机传感器配套蓝牙变送器标定校准:
1、前置操作步骤
(1) 打开力值变送小程序,在设备通电且红色LED开始闪烁时,点击“扫描设备”,在设备列表中找到设备并点击下方的“连接”,连接成功变送器绿色LED灯保持长亮,小程序设备信息中显示设备的具体信息;
(2) 点击菜单栏“线性度”模块,提示输入密码,输入密码“1111”后进入传感器的线性度标定界面,标定人员可以选择2点或者3点对拉力传感器的线性度进行标定,默认的拉力试验机传感器零点为0,满量程对应20000,如为3点则是分别对应到0-10000-20000,以2点校准为例:在传感器处于空载状态时录入第一点0,在传感器处于满载时录入第二点20000,在校准完成后点击“保存校准参数”,此时传感器的线性度校准完成
